สร้างแสงไฟด้วย IES Light ตอนที่ 2

อ่านหัวข้อก่อนหน้า อ่านหัวข้อถัดไป Go down

สร้างแสงไฟด้วย IES Light ตอนที่ 2

ตั้งหัวข้อ by tonywin on Tue 23 Mar 2010, 17:45

ไฟล์ประกอบตัวอย่าง: GE Lighting

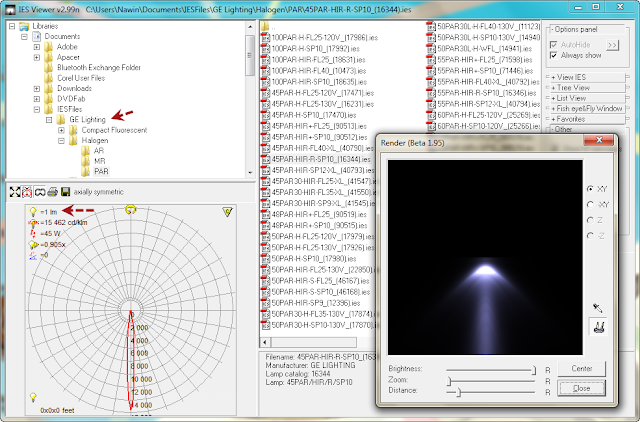

จากตอนที่แล้วที่ได้กล่าวถึงกำลังความสว่างของแสงไฟซึ่งขึ้นอยู่กับค่า lm ของไฟล์ .ies แต่ละไฟล์ด้วย โดยไฟล์ IES แต่ละไฟล์จะมีค่า lm แตกต่างกันไปตามแต่ผู้สร้างหรือผู้ผลิตกำหนดมา บางแห่งอาจจะกำหนดค่า lm มาเท่ากันหมด ยกตัวอย่างเช่น ชุดไฟล์ IES จาก GE Lighting นั้นถ้าเปิดดูด้วย IESViewer จะเห็นว่าค่า lm ของไฟล์ IES จะมีค่าเท่ากับ 1 lm ทุกไฟล์



ค่า lm ของไฟล์ IES นี้จะส่งผลต่อการกำหนดค่า Power ใน IES Light ของ V-Ray ยกตัวอย่างเช่น ถ้าค่า lm มีค่าเท่ากับ 900 การกำหนดค่า Power ใน IES Light ถ้ากำหนดค่าต่ำกว่า 900 จะทำให้ความสว่างลดลง และถ้ากำหนดค่าสูงกว่า 900 จะทำให้ความสว่างเพิ่มขึ้นเป็นต้น

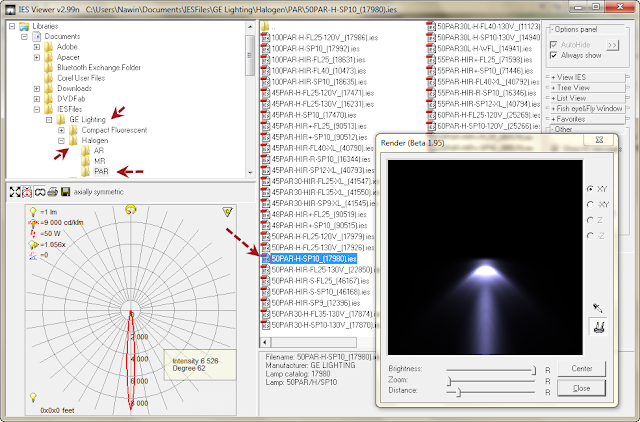

ทีนี้เรามาลองโหลดไฟล์ IES ของ GE Light ที่มีค่า lm = 1 มาทำการทดสอบดูบ้าง โดยในตัวอย่างจะเลือกใช้ไฟล์ IES ชื่อ 50PAR-H-SP10_(17980).ies ซึ่งเป็นรูปแบบแสงที่ได้จากหลอด Halogen (ดาวน์โหลดได้จากลิงก์ด้านบน) นำมากำหนดให้กับไฟทั้ง 3 ดวง โดยค่าในส่วนของ Power ยังคงเป็นค่าที่ต่อจากตอนที่แล้วคือดวงซ้ายมีค่า 300 ดวงกลางมีค่า 900 และดวงขวามีค่า 1500





จากนั้นทำการเรนเดอร์เพื่อดูผลจะเห็นว่าความสว่างของไฟแต่ละดวงนั้นเท่ากัน แม้ว่าค่า Power ของไฟแต่ละดวงจะมีค่าต่างกันก็ตาม ซึ่งถ้าย้อนขึ้นไปอ่านข้างบนจะเห็นว่า อ้าว...แล้วทำไมมันไม่เหมือนที่ผมกล่าวไว้ในข้างต้น ซึ่งถ้าค่า lm ของไฟล์มีค่าเท่ากับ 1 ไฟทั้งสามดวงก็จะต้องมีค่าความสว่างเพิ่มขึ้นตามค่า Power ที่กำหนดเอาไว้นั่นคือ 300, 900, และ 1500 เพราะค่าทั้ง 3 ค่านี้มีค่ามากกว่า 1 ทั้งสิ้น

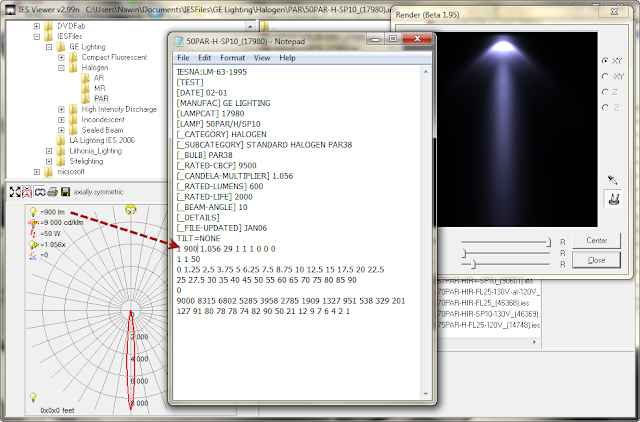

สาเหตุที่ทำให้แสงไฟไม่สว่างขึ้นตามค่า Power ที่กำหนดเอาไว้ก็เพราะว่าค่า lm ของไฟล์ IES จาก GE Lighting นั้นไม่ได้มีค่าเท่ากับ 1 จริงอย่างที่เห็นในโปรแกรม IESViewer ซึ่งถ้าเปิดไฟล์ .ies ดูด้วย NotePad จะเห็นว่าค่า lm ของไฟล์มีค่าเท่ากับ -1 ซึ่งค่านี้เองที่มีปัญหาเนื่องจากค่า lm ในไฟล์ .ies ที่มีค่าต่ำกว่า 1 จะทำให้ไม่สามารถกำหนดค่า Power ใน IES Light เพื่อกำหนดระดับความสว่างได้



วิธีแก้ไขก็แค่ปรับเปลี่ยนค่าจำนวนเต็มลบให้เป็นจำนวนเต็มบวกซะ โดยผมจะทำการปรับเปลี่ยนค่าไปเป็น 900 ซึ่งมีค่าเท่ากับ Power ของไฟดวงกลางซึ่งจะทำให้ไฟดวงซ้ายมีความสว่างลดลงและไฟดวงขวามีความสว่างเพิ่มขึ้น





avatar
tonywin
Core I3
Core I3

Male ธนู ขาล
จำนวนข้อความ : 30
คะแนนความดี : 607
ชื่อเสียง : 26
วันที่เข้าร่วม : 10/11/2009
อายุ : 32

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 2

ตั้งหัวข้อ by pantera on Sat 24 Sep 2011, 20:51

ขอบคุณครับ

pantera
PW Supply
PW Supply

Male เมถุน กุน
จำนวนข้อความ : 10
คะแนนความดี : 10
ชื่อเสียง : 0
วันที่เข้าร่วม : 02/02/2011
อายุ : 35

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 2

ตั้งหัวข้อ by tiitititi on Sat 07 Apr 2012, 18:47

ขอบคุณครับ

tiitititi
LCD Monitor
LCD Monitor

Male สิงห์ เถาะ
จำนวนข้อความ : 63
คะแนนความดี : 68
ชื่อเสียง : 1
วันที่เข้าร่วม : 08/06/2011
อายุ : 31
