สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

อ่านหัวข้อก่อนหน้า อ่านหัวข้อถัดไป Go down

สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by tonywin on Tue 09 Mar 2010, 23:17

ไฟล์ประกอบตัวอย่าง: IES Light Room | IES Gen 4 | IES Files by Lithonia Lighting | IES Viewer v2.99v

ในตัวอย่างนี้จะทำการสร้างโมเดลห้องแบบง่ายๆเอาไว้ โดยห้องจะมีขนาด 5 x 3 x 2.9 m โดยปิดทึบทุกด้าน สร้างโคมดาวน์ไลท์ 3 ดวงห่างจากผนัง 20 cm ทำการจัดวาง IES Light ไว้ภายในดาวน์ไลท์แต่ละดวงดังภาพด้านล่าง




- ทดสอบเรนเดอร์ทันทีโดยไม่มีการกำหนดค่าใดๆทั้งในส่วนของ Render Options และในส่วนของ IES Light ซึ่งก็ได้ผลออกมาดังภาพ


- ภาพหลังจากเรนเดอร์แล้วจะออกมามืดเนื่องจากไฟล์งานที่สร้างขึ้นได้กำหนดค่าหน่วยวัดเอาไว้เป็นเซนติเมตร ให้ทำการปรับเปลี่ยนหน่วยวัดเป็นมิลลิเมตร โดยเข้าไปกำหนดค่าได้จากหน้าต่าง Model Info > Units จากนั้นทำการเรนเดอร์ดูอีกครั้งจะได้ภาพที่มีความสว่างของแสงไฟเพิ่มขึ้น



- เข้าไปกำหนดค่าของ IES Light ดวงกลางซึ่งตรงนี้ผมต้องการรูปแบบการกระจายของแสงเป็นชั้นๆซึ่งเป็นแสงที่เกิดจากหลอด Halogen โดยการเรียกใช้ไฟล์ 89010403.ies ซึ่งเป็นรูปแบบของแสงตามที่ผมต้องการมาใช้งาน (ไฟล์ .ies สามารถใช้โปรแกรม IES Gen สร้างรูปแบบของแสงเก็บไว้ใช้ได้โดยสามารถดาวน์โหลดได้จากลิงก์ด้านบนซึ่งมีทั้งเวอร์ชัน 3 และเวอร์ชัน 4 ให้ดาวน์โหลด) โดยไฟล์ 89010403.ies จะมีค่าความสว่างของแสงอยู่ที่ 900 lm และมีกำลังวัตต์อยู่ที่ 75 วัตต์ (สามารถดาวน์โหลดได้จากลิงก์ด้านบนซึ่งเป็นชุดไฟล์ IES จาก Lithonia Lighting)






- ทดสอบเรนเดอร์ดูอีกครั้งจะเห็นว่าไฟดวงกลางที่เรากำหนดไฟล์ IES ลงไปจะมีรูปแบบของแสงไฟเป็นชั้นๆ ดังภาพด้านล่าง

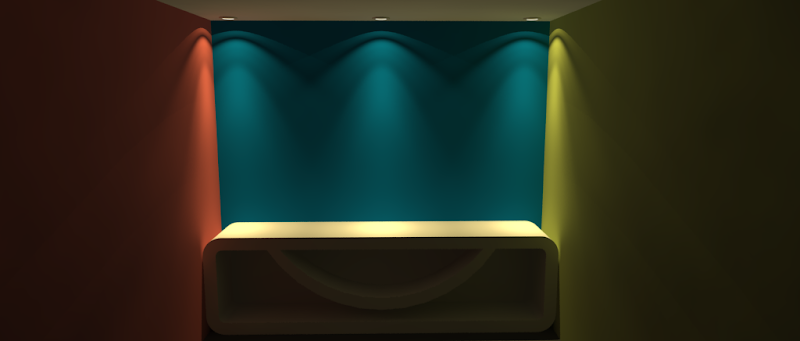

- กำหนดการเรียกใช้ไฟล์ 89010403.ies ให้กับไฟทุกดวงและกำหนดสีในส่วนของ Filter Color ให้เป็นสีส้มเหลือง (หรือสีตามต้องการ) จากนั้นทดสอบเรนเดอร์อีกครั้ง เราจะได้แสงไฟโทนสีเหลืองดังภาพ




- เข้าไปกำหนดค่าของแสงไฟในส่วนของ Power โดยดวงซ้ายให้กำหนดค่าไว้ที่ 300 ดวงกลางกำหนดค่าไว้ที่ 900 และดวงขวากำหนดค่าไว้ที่ 1500 (แต่ละดวงมีค่า Power ห่างกัน 600) แล้วทำการเรนเดอร์ดูจะเห็นว่าการกำหนดค่า Power ของไฟดวงซ้ายที่ 300 จะทำให้แสงมีความสว่างลดลง ซึ่งจากค่าก่อนการกำหนดค่านั้นเป็น 0 กลับมีความสว่างมากกว่า และดวงกลางที่กำหนดค่าไว้ 900 กลับมีค่าความสว่างเท่ากับก่อนการกำหนดค่า (เทียบกับการเรนเดอร์โดยไม่ได้กำหนดค่า Power) และดวงขวาที่มีการกำหนดค่า 1500 มีความสว่างที่เพิ่มขึ้น ซึ่งได้กล่าวเอาไว้ด้านบนแล้วว่า ไฟล์ 89010403.ies ที่เลือกมาใช้นี้มีค่าความสว่างอยู่ที่ 900 lm เมื่อนำไปใช้กับ IES Light ของ V-Ray โดยไม่ได้กำหนดค่า Power (Power = 0) ความสว่างของแสงก็จะเท่ากับ 900 และถ้าต้องการกำหนดค่าในส่วนของ Power ให้แสงมีความสว่างเพิ่มขึ้นจะต้องกำหนดค่ามากกว่า 900 ขึ้นไป ส่วนการกำหนดค่าต่ำกว่า 900 จะทำให้ความสว่างของแสงนั้นลดลง (ทั้งนี้ขึ้นอยู่กับค่า lm ของไฟล์ .ies แต่ละไฟล์ด้วย)



avatar
tonywin
Core I3
Core I3

Male ธนู ขาล
จำนวนข้อความ : 30
คะแนนความดี : 607
ชื่อเสียง : 26
วันที่เข้าร่วม : 10/11/2009
อายุ : 32

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by timmi01 on Thu 09 Sep 2010, 20:05

มีประโยชน์มากคับ ยิงฟัน

timmi01
Keyboard
Keyboard

Male มังกร ชวด
จำนวนข้อความ : 6
คะแนนความดี : 6
ชื่อเสียง : 0
วันที่เข้าร่วม : 03/09/2010
อายุ : 33

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by Arm_kskl on Fri 17 Sep 2010, 16:04

ระเอียดครับ เข้าใจในวิธีทำเลย ขอบคุณนะครับ

Arm_kskl
PW Supply
PW Supply

Male เมถุน มะแม
จำนวนข้อความ : 13
คะแนนความดี : 14
ชื่อเสียง : 1
วันที่เข้าร่วม : 28/08/2010
อายุ : 39

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by architecton73 on Sun 15 May 2011, 15:39

สุดยอด

architecton73
OP Mouse
OP Mouse

Male ตุลย์ มะโรง
จำนวนข้อความ : 2
คะแนนความดี : 2
ชื่อเสียง : 0
วันที่เข้าร่วม : 15/05/2011
อายุ : 30

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by noonsalaya on Tue 24 May 2011, 11:01

ขอบคุณมากครับ.++

noonsalaya
CRT Monitor
CRT Monitor

Male พฤษภ ชวด
จำนวนข้อความ : 23
คะแนนความดี : 25
ชื่อเสียง : 0
วันที่เข้าร่วม : 23/05/2011
อายุ : 34
ที่อยู่ : อยู่ไหuก็ได้โตแล้ว

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by makubug on Wed 08 Jun 2011, 02:18

จักขอบพระคุณเป็นอย่างสูงเลยครับ...มือใหม่ได้ประโยชน์มากมาย...เช่นผม ฮึกเหิม
avatar
makubug
CRT Monitor
CRT Monitor

Male กรกฎ จอ
จำนวนข้อความ : 36
คะแนนความดี : 40
ชื่อเสียง : 0
วันที่เข้าร่วม : 26/08/2010
อายุ : 36

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by mammos on Wed 08 Jun 2011, 10:28

น้ำเอยน้ำใจจจจจ
avatar
mammos
Keyboard
Keyboard

Male กุมภ์ มะเมีย
จำนวนข้อความ : 8
คะแนนความดี : 8
ชื่อเสียง : 0
วันที่เข้าร่วม : 08/06/2011
อายุ : 27

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by boomyam on Thu 04 Aug 2011, 15:03

ขอบคุณหลายเด้อครับ

boomyam
OP Mouse
OP Mouse

Male พฤษภ มะโรง
จำนวนข้อความ : 4
คะแนนความดี : 4
ชื่อเสียง : 0
วันที่เข้าร่วม : 24/06/2011
อายุ : 30

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by ชจอมแก่น on Sat 06 Aug 2011, 16:18

ขอบคุณมากๆครับ

ชจอมแก่น
CRT Monitor
CRT Monitor

Male กรกฎ วอก
จำนวนข้อความ : 29
คะแนนความดี : 45
ชื่อเสียง : 2
วันที่เข้าร่วม : 05/04/2011
อายุ : 38

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by vichitsilp53 on Sun 14 Aug 2011, 15:18

ของผมทำแล้วไปไม่ออกคับ ทำโมเดลขึ้นมาเรนเด้อเองแล้ว ไฟไม่ออกเลย
แต่เรนเด้อไฟล์ที่โหลดมา ไฟก็ออกปกติอะคั้บ

อยากทราบว่าโคมไฟฮาโลเจนที่ใช้อะคั้บ เอามาจากไหนเหรอคั้บ หรือว่าสร้างมันขึ้นมาเอง
เพราะผมลองสร้างโคมไฟขึ้นมาเอง แล้วเอาหลอดIESใส่แล้วลองเรนเดอร์ดู ไฟมันไม่ติด T^T

ช่วยหน่อยคั้บ งมมานาน ไม่เข้าใจซักที มือใหม่จิงๆคั้บ
avatar
vichitsilp53
Keyboard
Keyboard

Male สิงห์ มะเมีย
จำนวนข้อความ : 6
คะแนนความดี : 6
ชื่อเสียง : 0
วันที่เข้าร่วม : 13/08/2011
อายุ : 28

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by Than_1969 on Tue 06 Sep 2011, 22:31

@vichitsilp53 พิมพ์ว่า:ของผมทำแล้วไปไม่ออกคับ ทำโมเดลขึ้นมาเรนเด้อเองแล้ว ไฟไม่ออกเลย
แต่เรนเด้อไฟล์ที่โหลดมา ไฟก็ออกปกติอะคั้บ

อยากทราบว่าโคมไฟฮาโลเจนที่ใช้อะคั้บ เอามาจากไหนเหรอคั้บ หรือว่าสร้างมันขึ้นมาเอง
เพราะผมลองสร้างโคมไฟขึ้นมาเอง แล้วเอาหลอดIESใส่แล้วลองเรนเดอร์ดู ไฟมันไม่ติด T^T

ช่วยหน่อยคั้บ งมมานาน ไม่เข้าใจซักที มือใหม่จิงๆคั้บ

ถึงตอนนี้ไม่รู้ว่าทราบวิธีทำหรือยังนะครับ พอดีเพิ่งมาเจอกระทู้เลยอยากบอกสิ่งที่ผมพอรู้บ้าง
ในกรณ๊ที่ท่านใดใช้ไฟแบบ IES แล้วไฟไม่ติด (หมายถึงหลังจากใช้ไฟล์ IES ที่โหลดมาแล้วขึ้นโมเดลเองแล้วไฟไม่ติดนะครับ)
โดยส่วนตัว ที่ผมรู้มาแล้วได้ใช้ ผมจะเข้าไปปรับ Units ในโมเดลของเรา ให้เป็น Centimeters ครับ แล้วใช่ค่า IES นั้นๆ(ค่าดั้งเดิม)
แล้วเรนเดอร์ ส่วนคำถามที่ว่าโคมไฟเอามาจากไหน ก็ DL component - Downlight ที่มีทั่วๆไปมาใช้ได้ทั้งหมดครับ แต่เราต้องเอาจุดกำเนิดแสงไปใส่ไว้ในดวงโคมด้วย(ปรับสเกลให้ใส่ไปในดวงโคมได้) หวังว่าคงเป็นประโยชน์ต่อผู้ที่ถามมาบ้างนะครับผม ยิ้ม

Than_1969
OP Mouse
OP Mouse

Male มีน ระกา
จำนวนข้อความ : 3
คะแนนความดี : 4
ชื่อเสียง : 1
วันที่เข้าร่วม : 26/07/2011
อายุ : 49

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by vichitsilp53 on Tue 20 Sep 2011, 13:02

ทำได้แล้วครั้บ ขอบคุณครั้บ
avatar
vichitsilp53
Keyboard
Keyboard

Male สิงห์ มะเมีย
จำนวนข้อความ : 6
คะแนนความดี : 6
ชื่อเสียง : 0
วันที่เข้าร่วม : 13/08/2011
อายุ : 28

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by pantera on Sat 24 Sep 2011, 16:55

Thank you

pantera
PW Supply
PW Supply

Male เมถุน กุน
จำนวนข้อความ : 10
คะแนนความดี : 10
ชื่อเสียง : 0
วันที่เข้าร่วม : 02/02/2011
อายุ : 35

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by panya1719 on Thu 29 Sep 2011, 23:41

เจ๋งจิงๆครับคนนี้
avatar
panya1719
OP Mouse
OP Mouse

Male กุมภ์ มะโรง
จำนวนข้อความ : 2
คะแนนความดี : 2
ชื่อเสียง : 0
วันที่เข้าร่วม : 29/09/2011
อายุ : 29

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by กุหลาบขาว on Thu 01 Dec 2011, 14:44

ขอบคุณ มากค๊า ท่าน ^^ ยิ้ม (กำลงัฝึกทำค๊า)

กุหลาบขาว
OP Mouse
OP Mouse

Female ธนู ขาล
จำนวนข้อความ : 2
คะแนนความดี : 4
ชื่อเสียง : 0
วันที่เข้าร่วม : 01/12/2011
อายุ : 32

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by tiitititi on Sat 07 Apr 2012, 18:47

ขอบคุณครับ

tiitititi
LCD Monitor
LCD Monitor

Male สิงห์ เถาะ
จำนวนข้อความ : 63
คะแนนความดี : 68
ชื่อเสียง : 1
วันที่เข้าร่วม : 08/06/2011
อายุ : 31

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by Mooart on Thu 01 Nov 2012, 16:26

ขอบคุณมากๆเลยครับ ยิงฟัน

Mooart
OP Mouse
OP Mouse

Male กุมภ์ ระกา
จำนวนข้อความ : 1
คะแนนความดี : 1
ชื่อเสียง : 0
วันที่เข้าร่วม : 01/11/2012
อายุ : 25

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by ph87 on Tue 28 May 2013, 10:53

แหล่มจุงเบย

ph87
PW Supply
PW Supply

Male พิจิก เถาะ
จำนวนข้อความ : 12
คะแนนความดี : 14
ชื่อเสียง : 2
วันที่เข้าร่วม : 28/05/2013
อายุ : 31

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by waraporn on Tue 11 Jun 2013, 17:01

ขอบคุณมากคับ ยิ้ม

waraporn
Keyboard
Keyboard

Male กุมภ์ มะเมีย
จำนวนข้อความ : 6
คะแนนความดี : 8
ชื่อเสียง : 0
วันที่เข้าร่วม : 05/05/2013
อายุ : 27

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by Sohan_sohot007 on Thu 25 Dec 2014, 16:43

thank

Sohan_sohot007
OP Mouse
OP Mouse

Male พิจิก มะเส็ง
จำนวนข้อความ : 1
คะแนนความดี : 1
ชื่อเสียง : 0
วันที่เข้าร่วม : 25/12/2014
อายุ : 41

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by dseelana on Thu 15 Sep 2016, 09:53

ผมใช้ vray 1.48 มันไม่มีเมนู Light editor ในแถบ Option ต้องทำไง

dseelana
OP Mouse
OP Mouse

Male กันย์ เถาะ
จำนวนข้อความ : 1
คะแนนความดี : 1
ชื่อเสียง : 0
วันที่เข้าร่วม : 15/09/2016
อายุ : 43

ขึ้นไปข้างบน Go down

Re: สร้างแสงไฟด้วย IES Light ตอนที่ 1 [ปรับปรุงเนื้อหา ภาพประกอบ และลิงก์ดาวน์โหลด]

ตั้งหัวข้อ by TonyWins on Sun 02 Oct 2016, 11:45

@dseelana พิมพ์ว่า:ผมใช้ vray 1.48 มันไม่มีเมนู Light editor  ในแถบ Option ต้องทำไง

มีภาพประกอบมั้ยครับว่าตรงไหน ปกติก็คลิกขวาที่ vray light มันก็จะมีคำสั่งให้นะครับ


__________________________________________________________________________________________________________________
ไม่จำเป็นต้องโพสต์ขอบคุณทุกครั้งไป เพราะ "คำขอบคุณ" ที่เกิดขึ้นแม้เพียงภายในจิตใจ นั่นคือคำขอบคุณที่แท้จริง
avatar
TonyWins
User
User

Male กุมภ์ ชวด
จำนวนข้อความ : 2831
คะแนนความดี : 12837
ชื่อเสียง : 97
วันที่เข้าร่วม : 18/07/2009
อายุ : 45
ที่อยู่ : กรุงเทพฯ

https://www.tdsigns.com

ขึ้นไปข้างบน Go down
