การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น

อ่านหัวข้อก่อนหน้า อ่านหัวข้อถัดไป Go down

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น Empty การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น

ตั้งหัวข้อ by TonyWins on Wed 02 Sep 2009, 04:38

ไฟล์ประกอบตัวอย่าง : Chairs Orignal

1. ก่อนอื่นให้ดาวน์โหลดไฟล์ Chairs Original และทำการแตกไฟล์จะได้ไฟล์ Chairs Original.skp
ให้ทำการเปิดไฟล์นี้ขึ้นมาด้วยโปรแกรม SketchUp

2. เมื่อเปิดไฟล์นี้ขึ้นมาแล้วให้คลิกไอคอน Render บนแถบเครื่องมือของ V-Ray เพื่อทำการเรนเดอร์
ภาพออกมา

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 001


แก้ไขล่าสุดโดย C-Gru เมื่อ Thu 19 Nov 2009, 06:27, ทั้งหมด 5 ครั้ง

__________________________________________________________________________________________________________________
ไม่จำเป็นต้องโพสต์ขอบคุณทุกครั้งไป เพราะ "คำขอบคุณ" ที่เกิดขึ้นแม้เพียงภายในจิตใจ นั่นคือคำขอบคุณที่แท้จริง
TonyWins
TonyWins
User
User

Male กุมภ์ ชวด
จำนวนข้อความ : 2831
คะแนนความดี : 12837
ชื่อเสียง : 97
วันที่เข้าร่วม : 18/07/2009
อายุ : 46
ที่อยู่ : กรุงเทพฯ

https://www.tdsigns.com

ขึ้นไปข้างบน Go down

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น Empty Re: การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น

ตั้งหัวข้อ by TonyWins on Wed 02 Sep 2009, 04:51

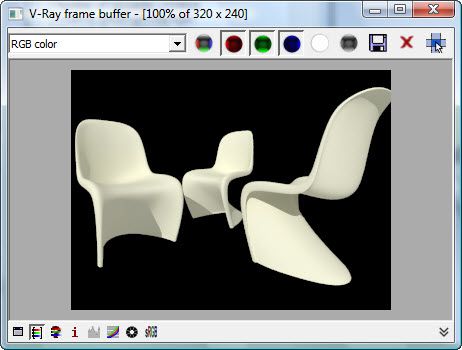

3. หลังจากเรนเดอร์เสร็จจะได้ภาพออกมาดังภาพตัวอย่าง ซึ่งเป็นภาพที่ได้จากการเรนเดอร์โดยการ
กำหนดค่าเป็นค่ามาตราฐานที่โปรแกรมตั้งมา

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 002


แก้ไขล่าสุดโดย C-Gru เมื่อ Thu 19 Nov 2009, 06:29, ทั้งหมด 4 ครั้ง

__________________________________________________________________________________________________________________
ไม่จำเป็นต้องโพสต์ขอบคุณทุกครั้งไป เพราะ "คำขอบคุณ" ที่เกิดขึ้นแม้เพียงภายในจิตใจ นั่นคือคำขอบคุณที่แท้จริง
TonyWins
TonyWins
User
User

Male กุมภ์ ชวด
จำนวนข้อความ : 2831
คะแนนความดี : 12837
ชื่อเสียง : 97
วันที่เข้าร่วม : 18/07/2009
อายุ : 46
ที่อยู่ : กรุงเทพฯ

https://www.tdsigns.com

ขึ้นไปข้างบน Go down

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น Empty Re: การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น

ตั้งหัวข้อ by TonyWins on Wed 02 Sep 2009, 05:02

4. คลิกไอคอน Render Options บนแถบเครื่องมือของ V-Ray

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 003

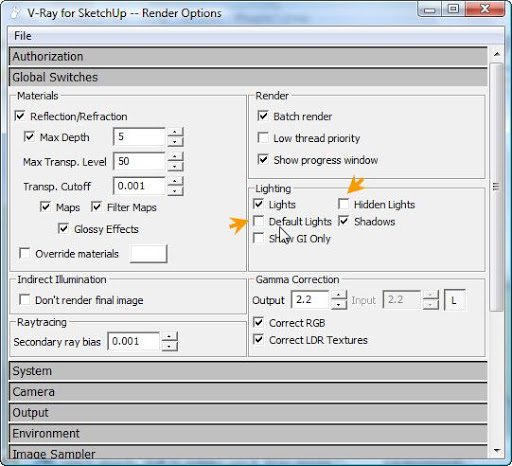

5. ในหน้าต่าง Render Options ให้คลิกที่ Golbal Switches เพื่อเข้าไปกำหนดค่า โดยให้คลิกเอา
เครื่องหมายที่ Default Lights และ Hidden Lights ออก

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 004

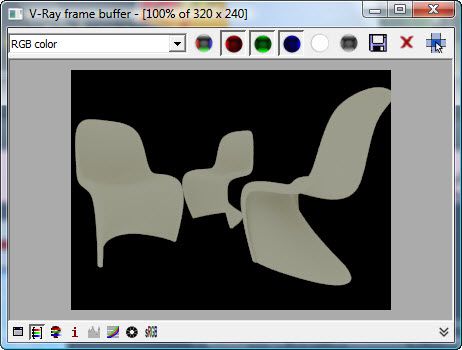

เมื่อเรนเดอร์แล้วจะได้ภาพออกมาดังนี้ ซึ่ง Default Lights นั้นจะเป็นส่วนของแสงมาตราฐานใน
โปรแกรม Sketchup และ Hidden Lights นั้นจะเป็นแสงที่ถูกซ่อนเอาไว้ อันนี้เราจะมาเรียนรู้กัน
ในภายหลัง

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 0005


แก้ไขล่าสุดโดย C-Gru เมื่อ Thu 19 Nov 2009, 06:30, ทั้งหมด 4 ครั้ง

__________________________________________________________________________________________________________________
ไม่จำเป็นต้องโพสต์ขอบคุณทุกครั้งไป เพราะ "คำขอบคุณ" ที่เกิดขึ้นแม้เพียงภายในจิตใจ นั่นคือคำขอบคุณที่แท้จริง
TonyWins
TonyWins
User
User

Male กุมภ์ ชวด
จำนวนข้อความ : 2831
คะแนนความดี : 12837
ชื่อเสียง : 97
วันที่เข้าร่วม : 18/07/2009
อายุ : 46
ที่อยู่ : กรุงเทพฯ

https://www.tdsigns.com

ขึ้นไปข้างบน Go down

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น Empty Re: การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น

ตั้งหัวข้อ by TonyWins on Wed 02 Sep 2009, 05:15

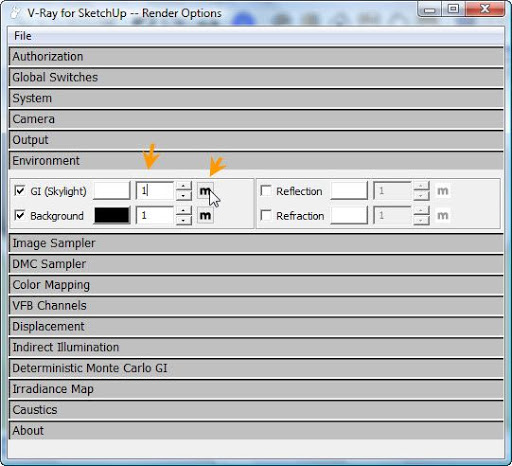

6. ต่อไปเราจะมากำหนดค่าสภาพแวดล้อมกันโดยคลิกที่ Environment เพื่อทำการกำหนดค่า
ในส่วนของ GI (Skylight) จะเป็นค่าของแสงจากท้องฟ้า ตรงนี้ให้กำหนดค่าเป็น 1
จากนั้นคลิกที่ปุ่ม m เพื่อกำหนดค่าในส่วนของ Map

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 006

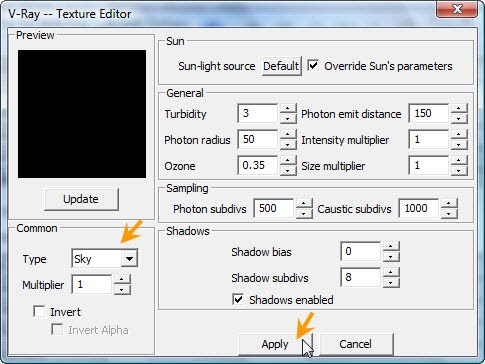

ที่ Common ในส่วนของ Type ให้เลือกเป็น Sky แล้วคลิกปุ่ม Apply

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 007

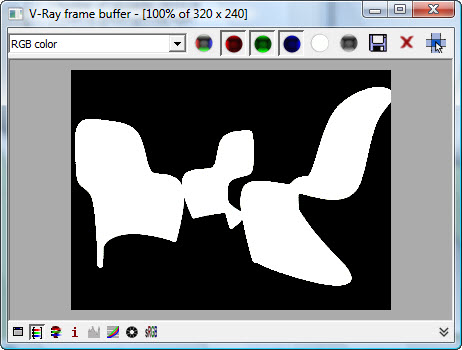

เสร็จแล้วทดลองเรนเดอร์ดูจะเห็นว่าโมเดลของเราขาวโพลนไปหมด และในส่วนของพื้นหลัง
จะยังคงเป็นสีดำ

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 008


แก้ไขล่าสุดโดย C-Gru เมื่อ Thu 19 Nov 2009, 06:32, ทั้งหมด 3 ครั้ง

__________________________________________________________________________________________________________________
ไม่จำเป็นต้องโพสต์ขอบคุณทุกครั้งไป เพราะ "คำขอบคุณ" ที่เกิดขึ้นแม้เพียงภายในจิตใจ นั่นคือคำขอบคุณที่แท้จริง
TonyWins
TonyWins
User
User

Male กุมภ์ ชวด
จำนวนข้อความ : 2831
คะแนนความดี : 12837
ชื่อเสียง : 97
วันที่เข้าร่วม : 18/07/2009
อายุ : 46
ที่อยู่ : กรุงเทพฯ

https://www.tdsigns.com

ขึ้นไปข้างบน Go down

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น Empty Re: การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น

ตั้งหัวข้อ by TonyWins on Wed 02 Sep 2009, 05:18

7. กลับไปที่หน้าต่าง Render Options ให้คลิกปุ่ม m ในส่วนของ Background เพื่อกำหนดค่าของ Map

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 009


ที่ Common ในส่วนของ Type ให้เลือกเป็น Sky แล้วคลิกปุ่ม Apply เช่นกัน

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 007

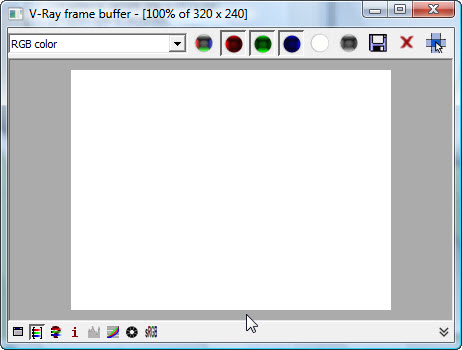

ทดสอบเรนเดอร์ดูอีกครั้งจะเห็นว่าภาพที่ได้จะเห็นแต่สีขาวซึ่งเกิดจากการกำหนดค่าการ Map
ของ GI (Skylight) และ Background

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 010

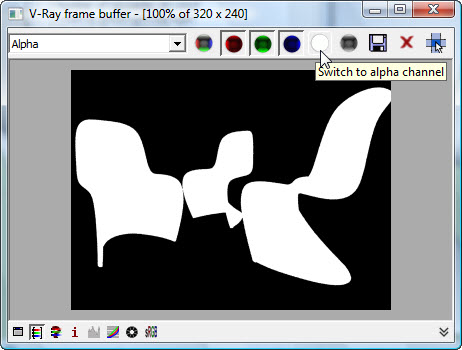

ให้คลิกที่ไอคอน Alpha Channel จะเห็นว่าในภาพสว่างนั้นยังคงมีโมเดลที่ถูกเรนเดอร์อยู่
(เมื่อทำการบันทึกภาพที่ได้จากการเรนเดอร์เราจะได้ภาพสองภาพคือไฟล์ภาพ RGB และไฟล์ภาพ
Alpha Channel ซึ่งภาพในส่วนของ Alpha Channel นั้นเราจะเอาไว้ใช้ในการทำงานกับภาพ
ในขั้นต่อไป เช่นการตัดต่อภาพเป็นต้น)

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 011


แก้ไขล่าสุดโดย C-Gru เมื่อ Thu 19 Nov 2009, 06:35, ทั้งหมด 3 ครั้ง

__________________________________________________________________________________________________________________
ไม่จำเป็นต้องโพสต์ขอบคุณทุกครั้งไป เพราะ "คำขอบคุณ" ที่เกิดขึ้นแม้เพียงภายในจิตใจ นั่นคือคำขอบคุณที่แท้จริง
TonyWins
TonyWins
User
User

Male กุมภ์ ชวด
จำนวนข้อความ : 2831
คะแนนความดี : 12837
ชื่อเสียง : 97
วันที่เข้าร่วม : 18/07/2009
อายุ : 46
ที่อยู่ : กรุงเทพฯ

https://www.tdsigns.com

ขึ้นไปข้างบน Go down

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น Empty Re: การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น

ตั้งหัวข้อ by TonyWins on Wed 02 Sep 2009, 05:44

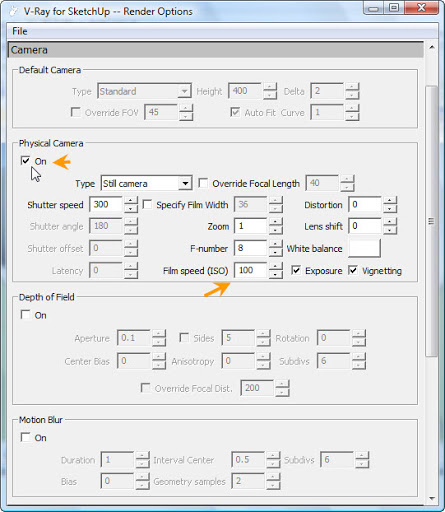

8. เนื่องจากการกำหนดค่าของ Map ในส่วนของท้องฟ้า และพื้นหลังเป็น Sky จึงทำให้ภาพที่ได้มีความสว่างจ้ามากเกินไปเราจึงต้องทำการปรับลดแสงโดยใช้ค่าทางกายภาพของกล้องถ่ายภาพเข้ามาช่วย ในที่นี้ให้คลิกที่ Camera ในส่วนของ Physical Camera ให้คลิกเช็กให้มีเครื่องหมายที่ ON และกำหนดค่าในส่วน Film speed (ISO) เป็น 100

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 012

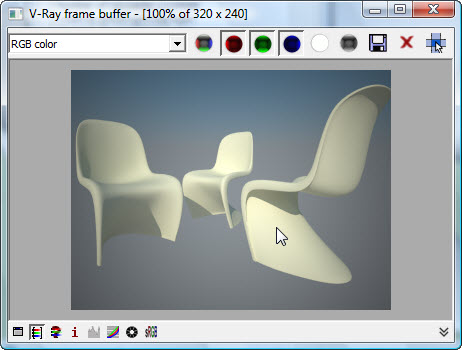

ทดลองเรนเดอร์ดูอีกครั้งจะได้ผลลัพธ์ดังภาพ

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 013


แก้ไขล่าสุดโดย C-Gru เมื่อ Thu 19 Nov 2009, 06:36, ทั้งหมด 3 ครั้ง

__________________________________________________________________________________________________________________
ไม่จำเป็นต้องโพสต์ขอบคุณทุกครั้งไป เพราะ "คำขอบคุณ" ที่เกิดขึ้นแม้เพียงภายในจิตใจ นั่นคือคำขอบคุณที่แท้จริง
TonyWins
TonyWins
User
User

Male กุมภ์ ชวด
จำนวนข้อความ : 2831
คะแนนความดี : 12837
ชื่อเสียง : 97
วันที่เข้าร่วม : 18/07/2009
อายุ : 46
ที่อยู่ : กรุงเทพฯ

https://www.tdsigns.com

ขึ้นไปข้างบน Go down

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น Empty Re: การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น

ตั้งหัวข้อ by TonyWins on Wed 02 Sep 2009, 05:51

9. คลิกเลือกเครื่องมือ Infinite Plane

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 2-9-2552%205-44-57

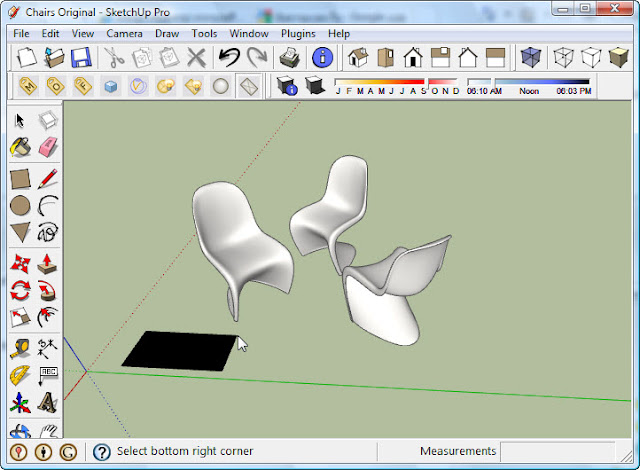

จากนั้นคลิกวาดลงในแนวราบของพื้นดินขนาดใดก็ได้

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 014


ทดลองเรนเดอร์เพื่อดูผลลัพธ์

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 015


แก้ไขล่าสุดโดย C-Gru เมื่อ Thu 19 Nov 2009, 06:38, ทั้งหมด 3 ครั้ง

__________________________________________________________________________________________________________________
ไม่จำเป็นต้องโพสต์ขอบคุณทุกครั้งไป เพราะ "คำขอบคุณ" ที่เกิดขึ้นแม้เพียงภายในจิตใจ นั่นคือคำขอบคุณที่แท้จริง
TonyWins
TonyWins
User
User

Male กุมภ์ ชวด
จำนวนข้อความ : 2831
คะแนนความดี : 12837
ชื่อเสียง : 97
วันที่เข้าร่วม : 18/07/2009
อายุ : 46
ที่อยู่ : กรุงเทพฯ

https://www.tdsigns.com

ขึ้นไปข้างบน Go down

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น Empty Re: การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น

ตั้งหัวข้อ by TonyWins on Wed 02 Sep 2009, 06:04

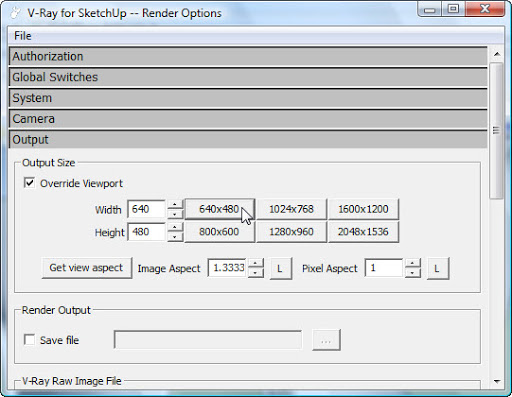

10. ถ้าต้องการเรนเดอร์ภาพให้มีขนาดใหญ่ขึ้นก็สามารถทำได้โดยเข้าไปกำหนดค่าในส่วน Output
และกำหนดขนาดตามต้องการ

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 016

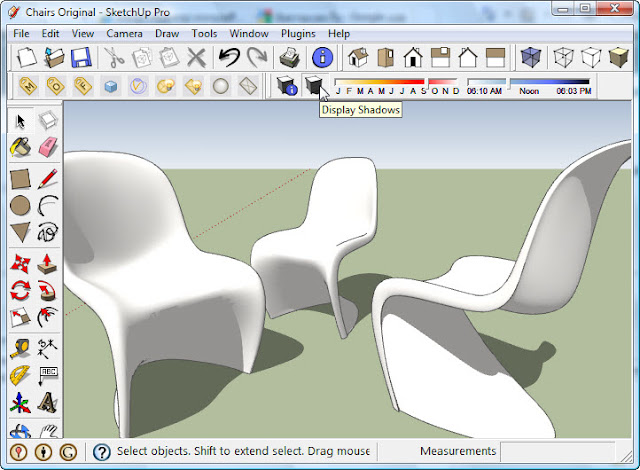

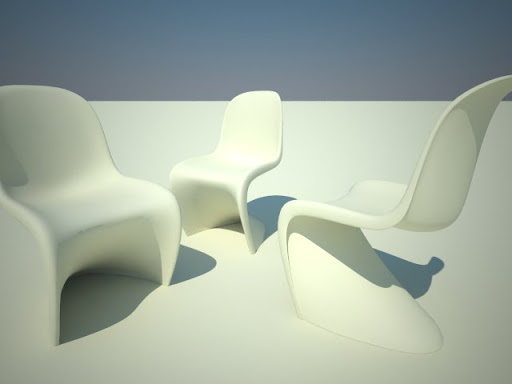

ให้สังเกตว่าภาพที่เรนเดอร์มานั้น แสงและเงาที่ได้จะเป็นค่าแสงที่มาจากการกำหนดค่าแสงและเงา
จากตัวโปรแกรม SketchUp

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 017

การกำหนดค่าแสงอาทิตย์และท้องฟ้าเบื้องต้น 018


แก้ไขล่าสุดโดย C-Gru เมื่อ Thu 19 Nov 2009, 06:43, ทั้งหมด 5 ครั้ง
