การกำหนดค่า Material ของต้นไม้แบบ 2D ให้มีความโปร่งใส

อ่านหัวข้อก่อนหน้า อ่านหัวข้อถัดไป Go down

การกำหนดค่า Material ของต้นไม้แบบ 2D ให้มีความโปร่งใส

ตั้งหัวข้อ by TonyWins on Sun 21 Jul 2013, 08:26

อีกหนึ่งปัญหาที่ถามกันเข้ามาก็คือเรื่องเกี่ยวกับการนำภาพต้นไม้ 2 มิติเข้ามาใช้งาน แต่พอเรนเดอร์แล้วดันมีพื้นสีขาวติดมาด้วย ทั้งที่ก่อนเรนเดอร์พื้นหลังของต้นไม้มันก็โปร่งใสดี หรือบางท่านก็นำไฟล์ต้นไม้ที่มีพื้นหลังเป็นสีขาว แต่ไม่รู้วิธีกำหนดค่าความโปร่งใสให้กับมัน


ภาพตัวอย่างของต้นไม้ 2 มิติที่นำมาใช้ประกอบฉาก มีทั้งที่กำหนดพื้นหลังโปร่งใส และพื้นหลังเป็นสีขาว


หลังจากเรนเดอร์แล้วปรากฏว่าต้นไม้มีพื้นหลังสีขาวติดมาด้วย

จากภาพตัวอย่างด้านล่างผมดาวน์โหลดต้นไม้จาก 3D Warehouse เข้ามาใช้งานด้วยกัน 3 ต้น โดยทั้ง 3 ต้นนี้จะมีความแตกต่างกัน (ตรงไหนเดี๋ยวจะอธิบายตอนท้ายๆ) ต้นเล็กทางซ้าย และต้นใหญ่ทางขวาเป็นต้นไม้ที่ถูกไดคัดพื้นหลังเรียบร้อยแล้ว และบันทึกเป็นไฟล์นามสกุล png ที่ถูกกำหนดค่าความโปร่งใสเอาไว้ ส่วนต้นกลางนั้นเป็นไฟล์ png เช่นเดียวกัน แต่ไม่ได้ไดคัทเอาพื้นสีขาวออก

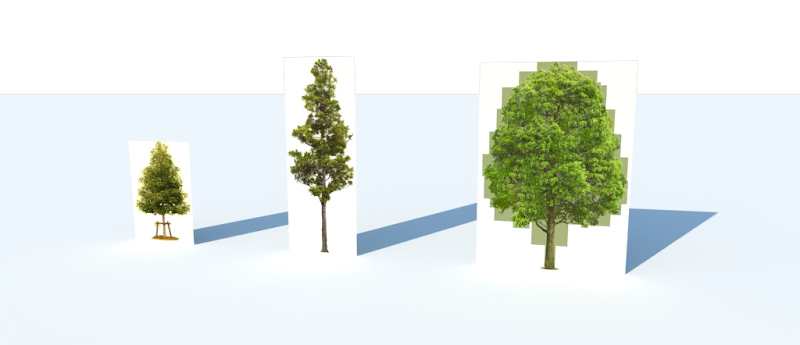

หลังจากเรนเดอร์แล้วจะเห็นว่าทั้ง 3 ต้นมีพื้นหลังสีขาวติดมาด้วยดังภาพ


การกำหนดค่าสำหรับต้นไม้ที่ไดคัทเอาพื้นหลังออกไปแล้ว ให้เข้าไปที่ Material Editor เลือก Material แล้วคลิกเช็กให้มีเครื่องหมายที่ Use color texture as transparency ก็เป็นอันเรียบร้อย


ส่วนต้นไม้ที่มีพื้นหลังสีขาวติดมาด้วยนั้น ผมจะแนะนำ 2 วิธีด้วยกัน

วิธีที่ 1
- เปิดหน้าต่าง Materials ของ SketchUp ขึ้นมา เลือก Material ที่ต้องการปรับแต่ง คลิกปุ่ม Edit Texture... เพื่อเรียกเปิดไฟล์ด้วยโปรแกรมปรับแต่งรูปภาพ (ต้องกำหนดโปรแกรมสำหรับปรับแต่งรูปภาพเอาไว้ใน System Preferences > Applications เรียบร้อยแล้ว) ตรงนี้ผมจะเรียกเปิดขึ้นมาด้วย Photoshop


- เลือกเครื่องมือ Magic Wand คลิกเม้าส์บนพื้นที่สีขาว แล้วเลือกคำสั่ง Select > Similar


- กดคีย์ Delete พื้นหลังสีขาวก็จะหายไป (ต้องเป็นไฟล์นามสกุล png อยู่แล้ว ถ้าเป็นไฟล์ jpg ต้องปรับเลเยอร์ Background ให้เป็น Layer0 ซะก่อน) เสร็จแล้วเซฟไฟล์งานเท่านี้เราก็จะได้ภาพต้นไม้ที่ไม่มีพื้นหลังสีขาวเอาไว้ใช้งานแล้ว ที่เหลือก็แค่เข้าไปกำหนดค่าของ Material ดังที่กล่าวมาข้างต้น (สำหรับไฟล์ jpg ต้องใช้คำสั่ง Save As เป็นไฟล์ png แล้วไปกำหนดไฟล์รูปภาพใน SU ใหม่)


วิธีที่ 2

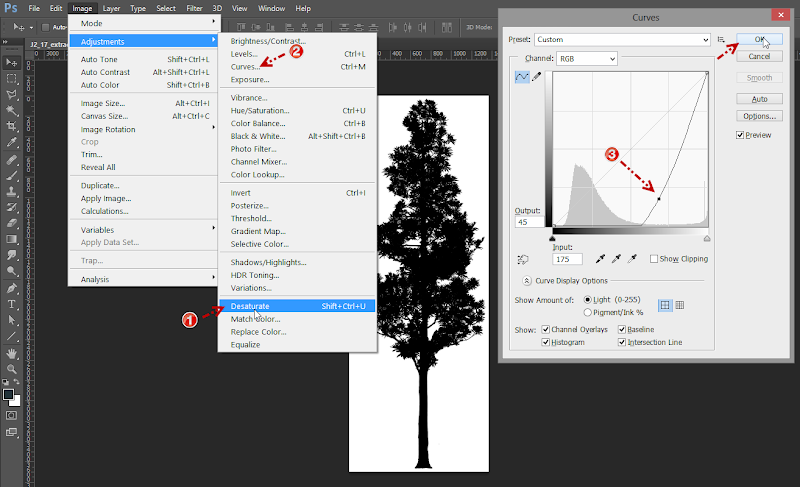

- เปิดไฟล์เข้ามาแก้ไขด้วย Photoshop เลือกคำสั่ง Image > Adjustments > Desaturate เพื่อปรับภาพให้เป็นโทนขาว/ดำ จากนั้นใช้คำสั่ง Image > Adjustments > Curves ลากเส้นลงมาด้านล่างเพื่อปรับสีของต้นไม้ให้เป็นสีดำ จากนั้นทำการเซฟเป็นไฟล์ใหม่ โดยเราจะใช้ไฟล์นี้ทำเป็น Mask เพื่อกำหนดความโปร่งใสให้กับต้นไม้ใน Material Editor


- ไปที่ Material Editor เลือก Material คลิกปุ่ม M เพื่อกำหนด Texture Mapping ให้กับ Transparency ของ Diffuse

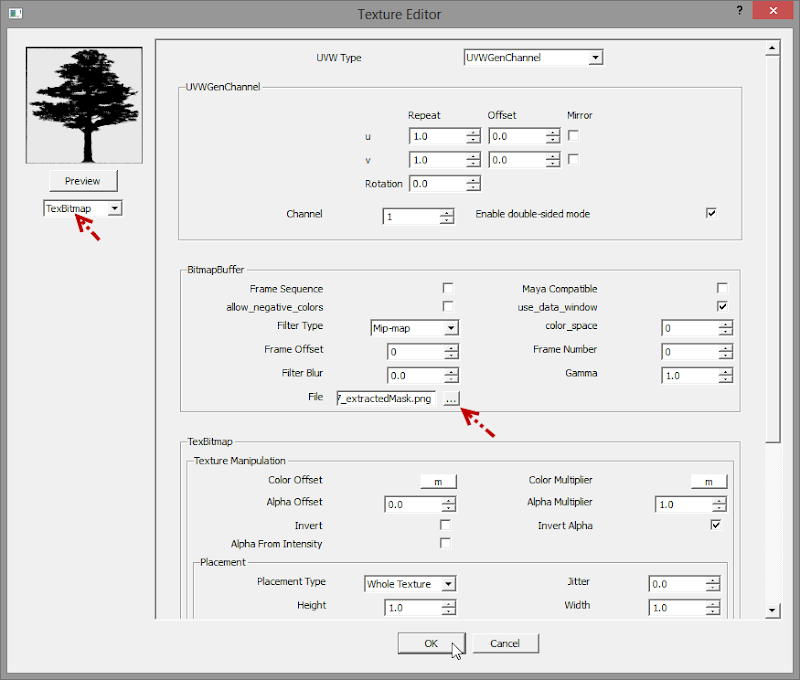

- เลือกรูปแบบของ Texture เป็น TexBitmap แล้วเลือกไฟล์ภาพที่เราใช้ทำ Mask เข้ามา เสร็จแล้วคลิก OK ก็เป็นอันเรียบร้อย

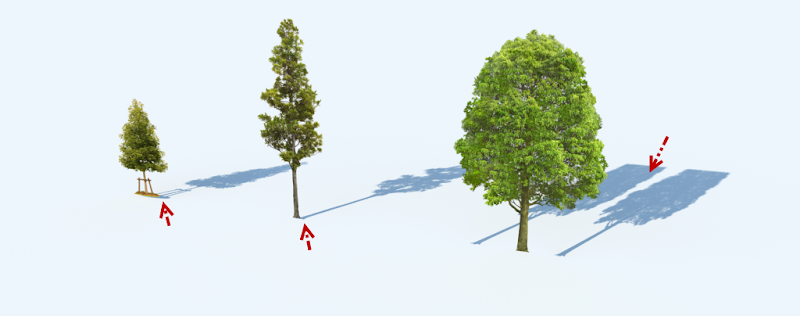

หลังจากเรนเดอร์เราก็จะได้ต้นไม้ที่ไม่มีพื้นหลังสีขาวติดมา แต่บางครั้งอาจจะเกิดปัญหาดังภาพคือ ต้นไม้ใหญ่ด้านขวามือ กลับแสดงเงาที่ไม่ถูกต้องออกมา ส่วน 2 ต้นด้านซ้ายนั้นเงาเหลื่อมดูไม่สวยงาม ก็อาจจะต้องปรับแต่งอีกสักหน่อย


สำหรับต้นที่เงาเหลื่อมก็เนื่องจากโคนของต้นไม้มันลอยอยู่ เราก็แค่คลิกขวาเลือกคำสั่ง Texture > Position แล้วลากปรับตำแหน่งให้โคนของต้นไม้อยู่ติดพื้น หรือไม่ก็อาจจะใช้เครื่องมือ Move ลากให้มันอยู่ต่ำกว่าระดับของพื้นดินไปเลยก็ได้


ส่วนต้นใหญ่ทางขวาที่เงาไม่ถูกต้องนั้น เนื่องจากว่าด้านหลังของมันดันมี Texture ของต้นไม้ต้นอื่นมาแปะอยู่ (ต้นตรงกลางนั่นแหละ) เงาที่ทอดออกมามันก็เลยแปลกไป

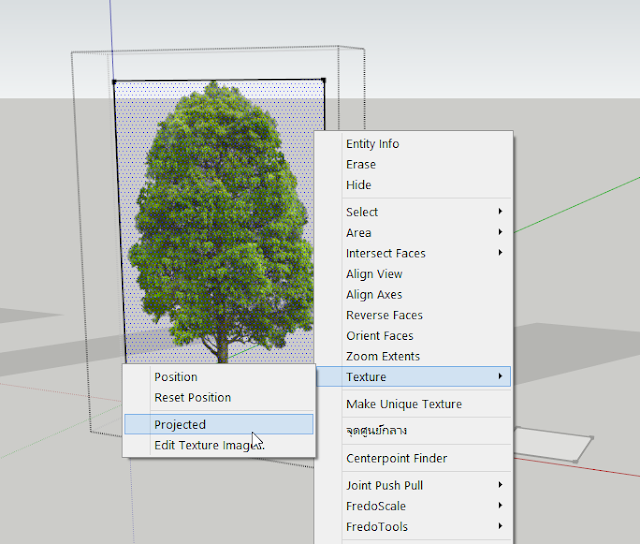

วิธีปรับแต่งก็แค่ทำการ Projected Texture ของต้นไม้ด้านหน้า คลิกหลอดดูดใน Materials ของ SU นำไปจิ้มที่ต้นไม้ และนำไปเติมให้กับพื้นผิวที่ด้านหลังก็เป็นอันเรียบร้อย






เรนเดอร์ดูอีกทีจะเห็นว่าต้นไม้ทั้ง 3 ต้นแสดงผลออกมาถูกต้องทั้งในเรื่องของพื้นหลังที่โปร่งใส และเงาของต้นไม้
